Вибропоток 10 представляет собой современную распределённую систему мониторинга состояния оборудования с обработкой данных непосредственно у источника, что обеспечивает минимальные задержки и максимальную надёжность. Система передаёт обработанную информацию на центральный сервер для анализа и прогнозирования неисправностей, оснащена интуитивно понятным интерфейсом и поддерживает интеграцию с АСУ ТП через стандартные промышленные протоколы Modbus RS485 и Modbus TCP/IP.** Доступно в двух модификациях – стандартной (готовое решение в герметичном электрошкафу) и компактной (для встраивания в существующие шкафы автоматизации),
** – Вибропоток 10 предлагает гибкие решения для задач любого масштаба в рамках концепции Industry 4.0
Вибропоток10
(стандартная версия)
Готовое решение в защищённом электрошкафу (IP66):
✔ Измерительный модуль
✔ Блок питания с защитой
✔ Индикаторы состояния
✔ Опциональный 4G LTE-роутер для беспроводной передачи данных
Идеально подходит для быстрого внедрения без дополнительных доработок.

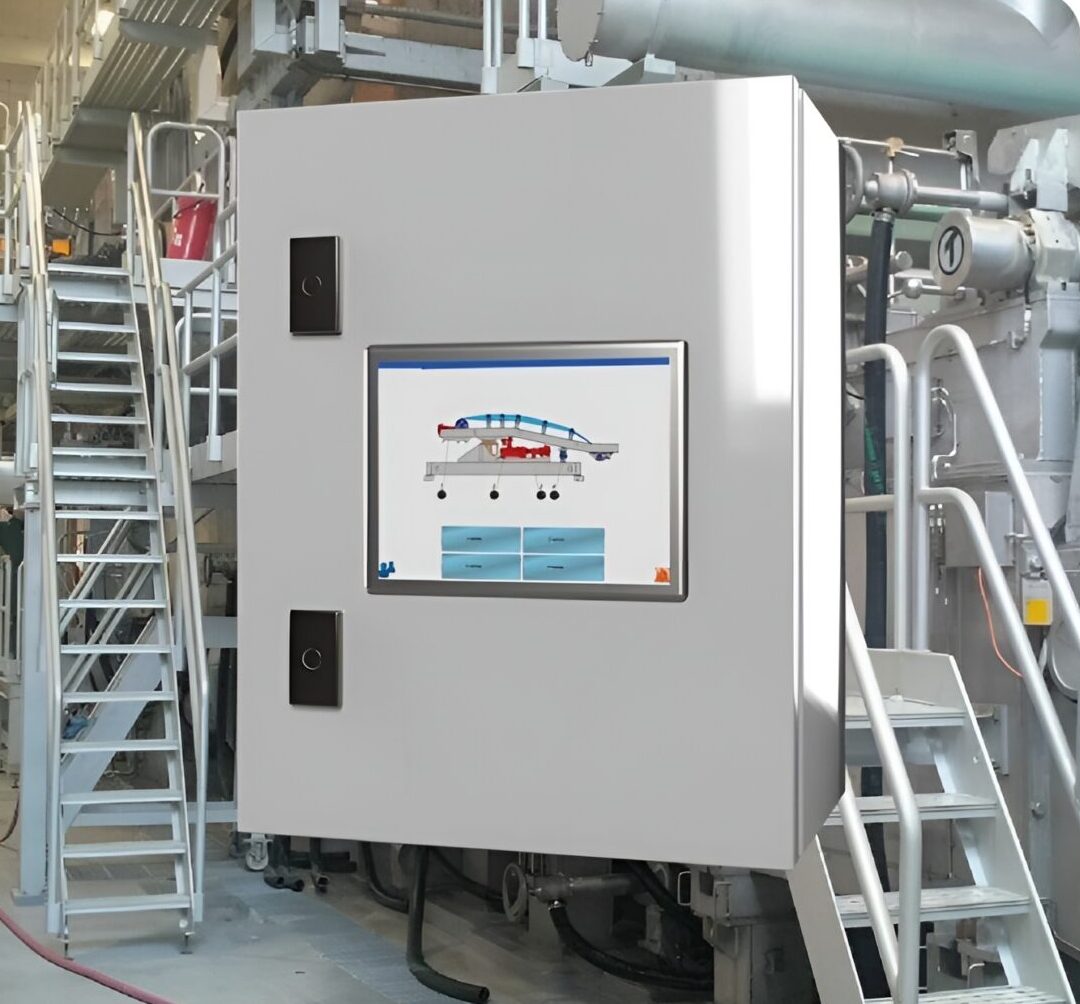

Вибропоток10+
(версия плюс)
Автономное решение
для мониторинга оборудования прямо в цеху. Устанавливается рядом с агрегатами в защищённом корпусе (IP66), не требует подключения к АСУ или дополнительного ПО.
✔ Экономия без скрытых затрат
Всё необходимое уже в комплекте. Никаких лицензий и доплат.
✔ Готов к работе за 1 день
Измерительный модуль, панель оператора и защищённый блок питания в одном щите
✔ Визуальный контроль на месте
Сенсорная панель показывает тренды, статус оборудования («светофор») и историю тревог без ПК и сетей.
✔ Работает в сложных условиях
Защита от пыли, влаги и вибрации — для цехов без щитовых помещений.
Всё необходимое — в одном решении. Информация всегда под рукой, монтаж — минимальный.
Вибропоток10 мини
(компактная версия)
Разработана для интеграции в существующие электрошкафы диагностируемого оборудования, что позволит экономить пространство, но потребует:
✔ Подключения к электросети
✔ Организации локальной сети
✔ Расключения датчиков
Оптимальный выбор для тех, кто ценит гибкость и минимализм в установке.

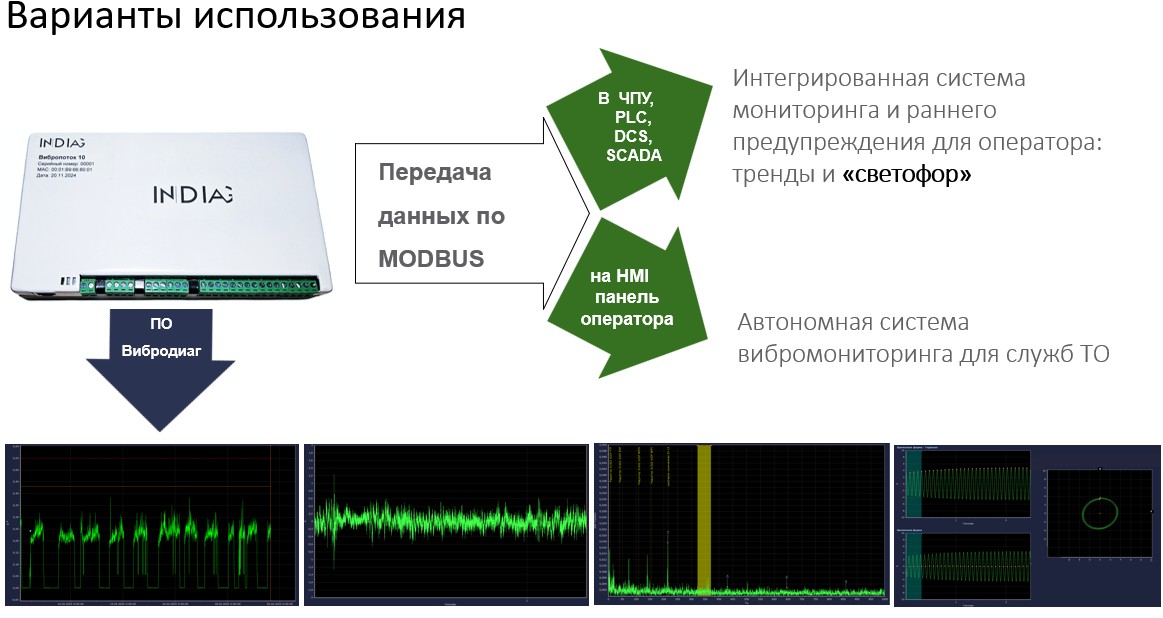

Гибкие варианты использования системы мониторинга:
- Автономное решение – работает с любыми HMI-панелями как самостоятельная система мониторинга без необходимости установки дополнительного ПО;
- Интеграция в АСУ ТП – в составе промышленных систем автоматизации осуществляет непрерывный контроль и оперативно выявляет любые отклонения от нормативных параметров работы оборудования;
- Полная функциональность с ПО Вибродиаг – реализует весь спектр диагностических возможностей при использовании специализированного программного обеспечения
С точки зрения качества измерения параметров вибрации монитор вибрации обладает оптимальными техническими характеристиками по функциональности, точности и чувствительности:
∙ 8 аналоговых каналов для подключения датчиков вибрации, температура, давления, напряжения, тока и др.
∙ 2 цифровых канала для подключения датчиков скорости, тахометров, дискретных сигналов
∙ Частотный диапазон – от постоянного тока до 40 кГц
∙ Динамический диапазон – 120 Дб
∙ Разрешение спектра – до 51200 линий
∙ Комплексные фильтры для огибающей виброускорения
∙ Настраиваемые уровни срабатывания тревог
∙ Одновременное измерение по всем каналам
∙ Многопараметрический мониторинг- виброскорость, виброускорение, огибающая
∙ Буферизация данных в энергонезависимой памяти в случае потери связи
∙ Интерфейсы связи Modbus TCP-IP, RS485, CAN, OPC UA
∙ Питание 24 Вольта постоянного тока
Для повышения достоверности и точности оценки текущего состояния объекта мониторинга система Индиаг осуществляет многопараметрический анализ сигналов вибрации в режиме мониторинга (постоянного отслеживания). С каждого датчика-акселерометра одновременно и параллельно снимаются три параметра вибрации:
— виброскорость для анализа общего состояния агрегата и определения общих отклонений от нормальной работы (дисбаланс, расцентровка, ослабление крепежа);
— виброускорение в расширенном частотном диапазоне для определения наличия резонансных частотных составляющих, в том числе с целью ухода от резонансов путём корректировки рабочих режимов эксплуатации;
— огибающая виброускорения как проверенный метод диагностики состояния подшипников, при котором отфильтровывается влияние других источников вибрации, кроме вибрации (ударов и шума), вызванной дефектами самого подшипника.
